Правила формирования отношений для бинарной связи 1:m и n:m с помощью метода "сущность-связь".

Если две сущности С1 и С2 связаны как 1:М, сущность С1 будем называть односвязной (1-связной), а сущность С2 - многосвязной (М-связной). Опре­деляющим фактором при формировании отношений, связанных этим видом связи, является класс принадлежности М-связной сущности. Так, если класс принадлежности М-связной сущности обязательный, то в результате приме­нения правила получим два отношения, если необязательный - три отноше­ния. Класс принадлежности односвязной сущности не влияет на результат.

Правило 4. Если степень связи между сущностями 1:М (или М:1) и класс принадлежности М-связной сущности обязательный, то достаточно форми­рование двух отношений (по одному на каждую из сущностей). При этом первичными ключами этих отношений являются ключи их сущностей. Кро­ме того, ключ 1-связной сущности добавляется как атрибут (внешний ключ) в отношение, соответствующее М-связной сущности.

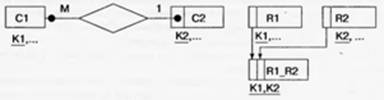

Правило 5. Если степень связи 1:М (М:1) и класс принадлежности М-связ­ной сущности является необязательным, то необходимо формирование трех отношений (рис. 6.18). Два отношения соответствуют связываемым сущнос­тям, ключи которых являются первичными в этих отношениях. Третье отношение является связным между первыми двумя (его ключ объединяет клю­чевые атрибуты связываемых отношений).



Формирование отношений для связи М:М

При наличии связи М:М между двумя сущностями необходимо три отно­шения независимо от класса принадлежности любой из сущностей. Использование одного или двух отношений в этом случае не избавляет от пустых полей или избыточно дублируемых данных.

Правило 6. Если степень связи М:М, то независимо от класса принадлеж­ности сущностей формируются три отношения. Два отношения соответству­ют связываемым сущностям и их ключи являются первичными ключами этих отношений. Третье отношение является связным между первыми двумя, а его ключ объединяет ключевые атрибуты связываемых отношений.

На рис. приведены диаграмма ER-типа и отношения, сформирован­ные по правилу 6. Нами показан вариант с классом принадлежности сущнос­тей Н-Н, хотя, согласно правилу 6, он может быть произвольным.
