История технологий вывода
Произвольное сканирование луча. Дисплейная графика появилась как попытка использовать электроннолучевые трубки (ЭЛТ) с произвольным сканированием луча для вывода изображения из ЭВМ. Первой машиной, где ЭЛТ использовалась в качестве устройства вывода была ЭВМ Whirlwind-I (Ураган-I), изготовленная в 1950 г." в Массачусетском технологическом институте.
Векторный дисплей – дисплей с произвольным сканированием луча, коллеграфа.
При перемещении луча по экрану в точке, на которую попал луч, возбуждается свечение люминофора экрана. Это свечение достаточно быстро прекращается при перемещении луча в другую позицию (обычное время послесвечения - менее 0.1 с). Поэтому, для того чтобы изображение было постоянно видимым, приходится его перевыдавать (регенерировать изображение) 50 или 25 раз в секунду. Необходимость перевыдачи изображения требует сохранения его описания в специально выделенной памяти, называемой памятью регенерации. Само описание изображения называется дисплейным файлом. Такой дисплей требует достаточно быстрого процессора для обработки дисплейного файла и управления перемещением луча по экрану.
Недостатки
-малое число градаций по яркости (обычно 2-4). Были разработаны, но не нашли широкого применения двух-трехцветные ЭЛТ.
- необходимая регенерация изображения
-необходим быстрый процессор
В векторных дисплеях легко стереть любой элемент изображения - достаточно при очередном цикле построения удалить стираемый элемент из дисплейного файла.
Векторные дисплеи обычно подключаются к ЭВМ высокоскоростными каналами связи.
Растровое сканирование луча. с середины 70-х годов подавляющее распространение получили дисплеи с растровым сканированием луча.
Растровый (телевизионный) принцип формирования изображения заключается в разложении изображения на горизонтальные строки, состоящие из отдельных элементов. Вывод такого изображения осуществляется независимо от процесса построения с одинаковой скоростью последовательным сканированием по строкам в направлении сверху-вниз от 25 до 80 раз в секунду. В отличие от векторных дисплеев, в силу отделения процесса формирования картины от процесса ее вывода, сложность немерцающего изображения не ограничена.
Растровые дисплеи имеют наиболее широкое распространение, что связано со следующими основными свойствами устройств этого класса:
· обеспечивается наивысшее качество при меньшей стоимости,
· полные цветовые возможности и легкость представления закрашенных поверхностей,
· возможность совместимости с телевидением позволяет смешивать синтезированные и естественные изображения и поддерживать новые технологии в телекоммуникациях (видеотекст, системы Multimedia),
· интерактивная компьтерная графика и обработка изображений могут выполняться в рамках одной системы,
· сложность немерцающего изображения практически неограничена,
· телевизор хорошо знаком каждому как привычный предмет обихода.

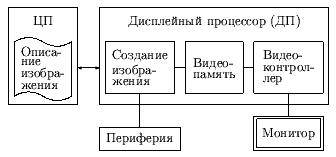

Рис. 0.2.1: Основные компоненты растрового дисплея
Запоминающие трубки. В конце 60-х годов появилась запоминающая ЭЛТ, которая способна достаточно длительное время (до часа) прямо на экране хранить построенное изображение. Следовательно, не обязательна память регенерации и не нужен быстрый процессор для выполнения регенерации изображения. Стирание на таком дисплее возможно только для всей картинки в целом. Сложность изображения практически не ограничена. Разрешение, достигнутое на дисплеях на запоминающей трубке, такое же как и на векторных или выше - до 4096 точек.
Текстовый диалог поддерживается с помощью алфавитно-цифровой клавиатуры, косвенный графический диалог осуществляется перемещением перекрестия по экрану обычно с помощью координатных колес.
Подключаются к ЭВМ низкоскоростными каналами связи (типа телефонных).
Плазменная панель. В 1966 г. была изобретена плазменная панель, которую упрощенно можно представить как матрицу из маленьких разноцветных неоновых лампочек, каждая из которых включается независимо и может светиться с регулируемой яркостью.
- не нужна система отклонения и память регенерации. Большая стоимость
-не высокое разрешение
-большое напряжение
Жидкокристаллические индикаторы. Дисплеи на жидкокристаллических индикаторах работают аналогично индикаторам в электронных часах, но, изображение состоит не из нескольких сегментов, а из большого числа отдельно управляемых точек. Эти дисплеи имеют наименьшие габариты и энергопотребление, поэтому широко используются в портативных компьютерах несмотря на меньшее разрешение, меньшую контрастность и заметно большую цену, чем для растровых дисплеев на ЭЛТ.
Электролюминесцентные индикаторы. Наиболее высокие яркость, контрастность, рабочий температурный диапазон и прочность имеют дисплеи на электролюминисцентных индикаторах. Благодаря достижениям в технологии они стали доступны для применения не долько в дорогих высококлассных системах, но и в общепромышленных системах. Работа таких дисплеев основана на свечении люминофора под воздействим относительно высокого переменного напряжения.
Дисплеи с эмиссией полем. Дисплеи на электронно-лучевых трубках, несмотря на их относительную дешевизну и широкое распространение, механически непрочны, требуют высокого напряжения питания, потребляют большую мощность, имеют большие габариты и ограниченный срок службы, связанный с потерей эмиссии катодами. Одним из методов устранения указанных недостатков, является создание плоских дисплеев с эмиссией полем с холодных катодов в виде сильно заостренных микроигл.
